Wer Brandmeldeanlagen plant, kennt die Situation: Die Grundrissplanung ist nahezu abgeschlossen, die Melder sind positioniert, die Brandmeldelinien ausgearbeitet und die ersten Dokumentationsunterlagen erstellt. Dann kommt die Nachricht des Architekten: Mehrere Räume werden zusammengelegt, Trennwände verschoben oder Fluchtwege angepasst. Was zunächst nach einer kleinen Änderung aussieht, zieht häufig einen erheblichen Überarbeitungsaufwand nach sich.
Plötzlich müssen Melder neu positioniert, Leitungswege angepasst, Linien überprüft und Raumzuordnungen geändert werden. Gleichzeitig sind Stücklisten, Schemata, Legenden und weitere Dokumentationsunterlagen auf den aktuellen Stand zu bringen. Je größer das Projekt, desto höher ist das Risiko, dass einzelne Änderungen übersehen werden oder verschiedene Unterlagen unterschiedliche Informationsstände aufweisen.
Diese Situation gehört heute zum Alltag vieler Planungsbüros. Moderne Bauprojekte entwickeln sich dynamisch. Planungsänderungen sind keine Ausnahme mehr, sondern fester Bestandteil nahezu jeder Projektphase. Gleichzeitig steigen die Anforderungen an die Qualität der Dokumentation. Bauherren, Sachverständige und Betreiber erwarten nachvollziehbare Unterlagen, die den tatsächlichen Ausführungsstand vollständig abbilden. Hinzu kommen Termin- und Kostendruck sowie der zunehmende Fachkräftemangel, der Planungsbüros zwingt, ihre Prozesse effizienter zu gestalten.
Die Grenzen klassischer CAD-Planung
Viele dieser Herausforderungen lassen sich mit herkömmlichen CAD-Systemen (CAD = Computer-Aided Design) nur eingeschränkt beherrschen. Sie sind in erster Linie dafür ausgelegt, grafische Informationen darzustellen. Ein Brandmelder ist dort zunächst ein Symbol mit einer Position im Grundriss.
In der Praxis sind deutlich mehr Angaben erforderlich: Welcher Gerätetyp ist vorgesehen? Zu welcher Brandmeldelinie gehört der Melder? In welchem Raum befindet er sich? Welche technischen Eigenschaften besitzt er? Welche Versorgung ist vorgesehen? Und wie wirken sich Änderungen auf die übrigen Unterlagen aus?
Werden diese Informationen unabhängig voneinander in verschiedenen Plänen, Listen und Tabellen gepflegt, entsteht zwangsläufig ein hoher Abstimmungsaufwand. Jede Planänderung muss mehrfach nachvollzogen werden. Mit jeder zusätzlichen manuellen Bearbeitung steigt die Wahrscheinlichkeit, dass sich Fehler einschleichen oder Dokumente auseinanderlaufen.
Vom Zeichenwerkzeug zum Planungswerkzeug
Genau an diesem Punkt setzt die nächste Generation intelligenter CAD/CAE-Systeme an (CAE = Computer-Aided Engineering). Sie versteht den Grundriss nicht mehr als isolierte Zeichnung, sondern als Bestandteil eines digitalen Planungsmodells.
Jedes Gerät wird dabei als intelligentes Objekt verwaltet. Neben seiner grafischen Darstellung enthält es technische Eigenschaften, Raumbezüge, Linienzuordnungen und weitere projektbezogene Informationen. Der entscheidende Vorteil: Diese Daten werden nur einmal erfasst und stehen anschließend allen Auswertungen zur Verfügung.
(Bild: C.A.T.S. Software)
Dadurch verändert sich die Arbeitsweise grundlegend. Aus einzelnen Zeichnungen entsteht eine konsistente Datenbasis, auf die Grundrisse, Schemata, Stücklisten, Raumbücher und Dokumentationsunterlagen gleichermaßen zugreifen. Änderungen werden nicht mehr an vielen Stellen nachgeführt, sondern zentral im Planungsmodell gepflegt.
Für den Fachplaner bedeutet das weniger Verwaltungsaufwand und mehr Zeit für die eigentliche Ingenieurleistung: die fachgerechte Projektierung einer sicheren und normkonformen Brandmeldeanlage.
Qualität entsteht nicht erst bei der Abnahme
Die eigentliche Stärke eines digitalen Planungsmodells zeigt sich nicht bei der Zeichnungserstellung, sondern bei der Qualität der Projektierung. Werden sämtliche Geräte und ihre technischen Eigenschaften zentral verwaltet, lassen sich viele Zusammenhänge bereits während der Planung überprüfen.
Bei einer Brandmeldeanlage betrifft das beispielsweise die Zuordnung der Melder zu den einzelnen Brandmeldelinien, die Vollständigkeit der Gerätedaten oder die Zuordnung zu Räumen und Meldergruppen. Auch technische Parameter wie die Anzahl der Geräte pro Linie oder die Stromaufnahme angeschlossener Komponenten können in die laufende Planung einbezogen werden.
Dadurch verändert sich der Zeitpunkt der Qualitätssicherung grundlegend. Fehler werden nicht erst während der Schlussprüfung oder bei der Inbetriebnahme sichtbar, sondern bereits dann, wenn sie mit geringem Aufwand korrigiert werden können.
Für den Planer bedeutet das vor allem mehr Transparenz. Werden Grenzwerte überschritten oder fehlen wichtige Informationen, können entsprechende Hinweise frühzeitig erkannt werden. Die eigentliche fachliche Entscheidung bleibt selbstverständlich weiterhin Aufgabe des verantwortlichen Fachplaners. Die Software unterstützt den Planungsprozess, ersetzt aber weder Erfahrung noch die Anforderungen der einschlägigen Normen.
Änderungen bleiben beherrschbar
In einer konventionellen Arbeitsweise müssen Grundrisse, Linienübersichten, Schemata, Stücklisten und weitere Unterlagen einzeln angepasst werden. Je mehr Dokumente betroffen sind, desto größer wird das Risiko unterschiedlicher Bearbeitungsstände.
(Bild: C.A.T.S. Software)
Ein datenorientierter Planungsansatz reduziert diesen Aufwand erheblich. Da alle Auswertungen auf denselben Informationen basieren, genügt es, eine Änderung im zentralen Modell vorzunehmen. Die abhängigen Dokumente können anschließend automatisch aktualisiert werden. Das spart nicht nur Zeit, sondern verbessert vor allem die Konsistenz der gesamten Projektunterlagen.
Gerade bei größeren Bauvorhaben mit mehreren hundert Meldern oder häufig wechselnden Planungsständen wird dieser Unterschied deutlich. Der Planer verbringt weniger Zeit mit dem Abgleich von Dokumenten und kann sich stärker auf die technische Ausarbeitung der Anlage konzentrieren.
Dokumentation entsteht aus der Planung
Ein weiterer Vorteil moderner CAD/CAE-Systeme liegt in der durchgängigen Nutzung der einmal erfassten Informationen. Grundrisse, Linienübersichten, Legenden, Stücklisten oder Schemata werden nicht unabhängig voneinander erstellt, sondern greifen auf denselben Datenbestand zurück.
Dadurch entsteht die Dokumentation nicht erst am Ende eines Projekts, sondern wächst parallel mit der Planung. Jede Ergänzung oder Änderung fließt unmittelbar in die zugehörigen Auswertungen ein. Medienbrüche werden reduziert und die Wahrscheinlichkeit widersprüchlicher Dokumentationsstände sinkt erheblich.
Gerade im Hinblick auf Abnahmen, spätere Wartungsarbeiten oder Anlagenerweiterungen ist eine konsistente Dokumentation ein wesentlicher Qualitätsfaktor. Sie erleichtert nicht nur die Übergabe an den Betreiber, sondern schafft auch eine belastbare Grundlage für den gesamten weiteren Lebenszyklus der Brandmeldeanlage.
Digitale Planung endet nicht am Grundriss
Mit der zunehmenden Digitalisierung des Bauwesens wachsen auch die Anforderungen an die Planung von Brandmeldeanlagen. Auftraggeber erwarten heute nicht nur normgerechte Pläne, sondern konsistente digitale Informationen, die über alle Planungsphasen hinweg genutzt werden können.
Dabei gewinnt insbesondere die dreidimensionale Planung an Bedeutung. Ein Brandmelder kann im Grundriss korrekt positioniert sein und dennoch mit Lüftungskanälen, Kabeltrassen, Beleuchtung oder Unterzügen kollidieren. Solche Konflikte werden häufig erst während der Montage sichtbar und führen zu zusätzlichen Abstimmungen oder kostspieligen Nacharbeiten.

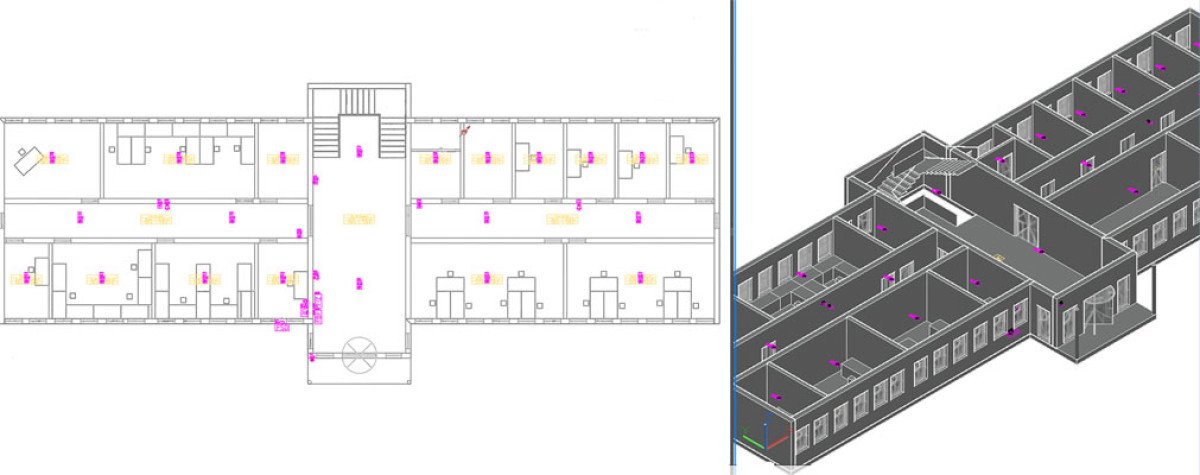

Hybride CAD/CAE-Systeme verbinden deshalb die klassische 2D-Planung mit einem 3D-Gebäudemodell. Der Planer kann die Komponenten sowohl im Grundriss als auch im räumlichen Kontext beurteilen. Kollisionsprüfungen unterstützen dabei, Konflikte bereits in einer frühen Planungsphase zu erkennen und gemeinsam mit anderen Gewerken zu lösen.
BIM schafft durchgängige Informationen
Building Information Modeling (BIM) wird häufig auf den Austausch von 3D-Modellen reduziert. Tatsächlich geht der Ansatz deutlich weiter. Ziel ist ein gemeinsames digitales Gebäudemodell, in dem alle Projektbeteiligten auf konsistente Informationen zugreifen.
(Bild: C.A.T.S. Software)
Für die Planung von Brandmeldeanlagen bedeutet dies, dass Geräte, Räume, Leitungswege und weitere technische Informationen nicht isoliert betrachtet werden. Über offene Standards wie IFC können Planungsdaten mit Architektur, Heizungs-, Lüftungs- und Sanitärplanung sowie anderen elektrotechnischen Gewerken ausgetauscht werden. Ergänzend unterstützen BCF-basierte Workflows die strukturierte Bearbeitung von Kollisionen, Änderungswünschen und Abstimmungsprozessen.
Der Nutzen endet nicht mit der Fertigstellung des Gebäudes. Die während der Planung erfassten Informationen bilden zugleich eine wertvolle Grundlage für Wartung, Instandhaltung und spätere Erweiterungen. Damit wird aus der Projektdokumentation ein digitaler Informationsbestand, der den gesamten Lebenszyklus der Anlage begleitet.
Ein Praxisbeispiel
Ein Beispiel für diesen Ansatz ist »C.A.T.S. Elektroplanung 2.0«. Die Software kombiniert klassische CAD-Funktionen mit einem datenorientierten CAE-Ansatz. Geräte werden nicht nur grafisch dargestellt, sondern als intelligente Planungsobjekte mit ihren technischen Eigenschaften verwaltet.
Dadurch lassen sich Änderungen zentral nachführen, Dokumentationsunterlagen automatisiert ableiten und technische Zusammenhänge bereits während der Projektierung transparent darstellen. Gleichzeitig unterstützen IFC-Schnittstellen und BIM-Funktionen die Zusammenarbeit mit anderen Gewerken und schaffen die Grundlage für durchgängige digitale Planungsprozesse.
Fazit
Die Planung von Brandmeldeanlagen entwickelt sich zunehmend von der reinen Zeichnungserstellung hin zu einem datenbasierten Planungsprozess. Nicht die Geschwindigkeit beim Zeichnen entscheidet über den Projekterfolg, sondern die Qualität und Konsistenz der zugrunde liegenden Informationen.
(Bild: C.A.T.S. Software)
Wer Geräte, Räume, Brandmeldelinien und technische Eigenschaften in einem gemeinsamen Datenmodell verwaltet, reduziert doppelte Dateneingaben, verbessert die Qualität der Dokumentation und erkennt Planungsfehler deutlich früher. Das entlastet Planungsbüros, erhöht die Transparenz im Projekt und erleichtert die Zusammenarbeit mit anderen Gewerken.
Intelligente CAD/CAE-Systeme werden damit zu einem wichtigen Baustein der Digitalisierung in der Elektroplanung. Sie unterstützen Fachplaner nicht nur bei der Erstellung normgerechter Unterlagen, sondern helfen auch dabei, Projekte wirtschaftlicher abzuwickeln und den steigenden Anforderungen an Qualität, Dokumentation und BIM gerecht zu werden.
Norm- und Regelwerksbezüge:
-
DIN VDE 0833-2 als zentrale Installationsnorm für Brandmeldeanlagen. Sie regelt Planung, Projektierung, Errichtung, Inbetriebsetzung, Abnahme und Betrieb.
-
DIN VDE 0833-1 als allgemeiner Teil der Gefahrenmeldeanlagen.
-
DIN 14675-1 für den Aufbau und Betrieb von Brandmeldeanlagen sowie die organisatorischen Anforderungen einschließlich Feuerwehrthemen.
-
vfdb-Merkblatt MB 14-03 als praxisnaher BIM-Bezug für den anlagentechnischen Brandschutz.
Autor: Ernst Richard Raabe ist freier Mitarbeiter bei C.A.T.S. Software GmbH in Darmstadt und beschäftigt sich mit digitalen Planungsprozessen für die Elektro- und TGA-Planung. Ein Schwerpunkt liegt auf der Verbindung von CAD/CAE, BIM und automatisierter technischer Dokumentation.
Die C.A.T.S. Software GmbH entwickelt CAD/CAE-Lösungen für die technische Gebäudeausrüstung. »C.A.T.S. Elektroplanung 2.0« unterstützt u.a. die Planung elektrischer Anlagen mit 2D-/3D-Hybridtechnik, technischen Planungsobjekten, automatisierten Auswertungen und BIM-Funktionen.
